热风炉红外测温仪

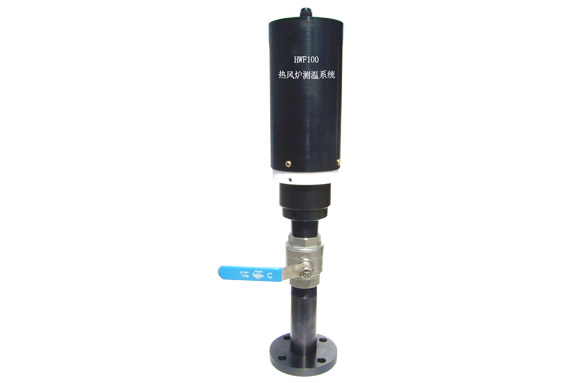

HWF100热风炉测温系统

 HWF100热风炉拱顶及风道温度,是安全、准确操作热风炉所必需的重要数据。传统的测温方法是采用热电偶。由于热电偶对使用环境的要求和本身结构的限制,在温度变化频繁、压力波动大和振动的场合,受到插入深度、安装困难等诸多因素的影响,造成了热电偶测温不准确、反应滞后,以至不能准确反应炉内温度的变化,而且损耗大,既不经济又不便于维护。为了克服上述缺点,我公司研制生产了热风炉红外测温系统,它很好的解决了以上问题,在日常温度测量维护中实现了炼铁高炉无休风正常运行。
系统特点
*     热风炉拱顶和风道对于红外测温是特殊的测温场合,既要解决高温高压问题,又要能适应一年四季露天环境变化的要求,故本系统设计配置了带有密封隔离视窗,具有除湿、防露、保温功能的专用保护装置
*     主装置采用法兰连接(尺寸可根据用户要求选择),使装置能很方便地连接到拱顶或风道上
*     加热系统为220V交流电压,能产生持续恒定热量,使保护窗处于50℃~60℃的环境,避免因窗户上下端面温度不均生成的水气而影响测温精度
*     不锈钢球阀,用于关闭与打开窥视管
系统原理
红外探头通过垂直于拱顶大盖与蓄热室相连的通孔(或原热电偶测温插孔)测得拱顶或风道的温度,探测的温度信号经专用电缆传送至安装在测控柜上的二次仪表,经处理后,显示温度值,并输出多种信号,送计算机或记录仪处理。
系统组成
MTX160E型红外测温仪
   MTX160E型红外测温仪是我公司针对热风炉测温新研制的用微型计算机进行数据采集和处理的高性能、高品质仪器。仪器关键元器件均为美国进口,测温准确、响应时间快,且具有辐射率调整功能,调整范围为0.10~1.00

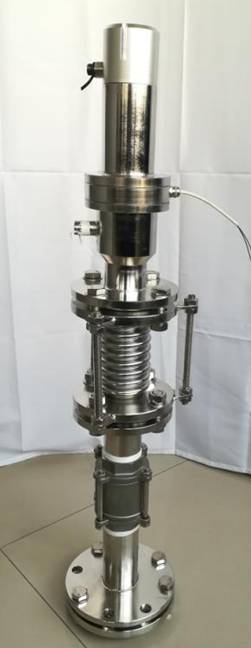

测温仪保护装置
   测温仪保护装置由保护钢套、微调装置、隔热层、石英玻璃套件、加热系统、不锈钢球阀、无缝钢管和法兰等部件构成,具有IP33的防尘防水等级,确保在高温、高压、露天环境下红外测温系统的正常运行。
